IM40 MegOhm isolatiemeter



Bestel
The add to cart button will appear once you select the values above
Detail

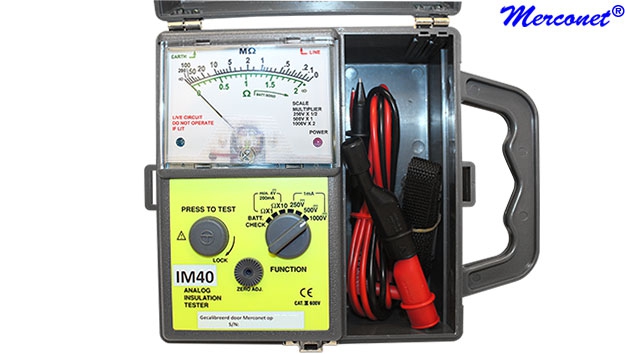

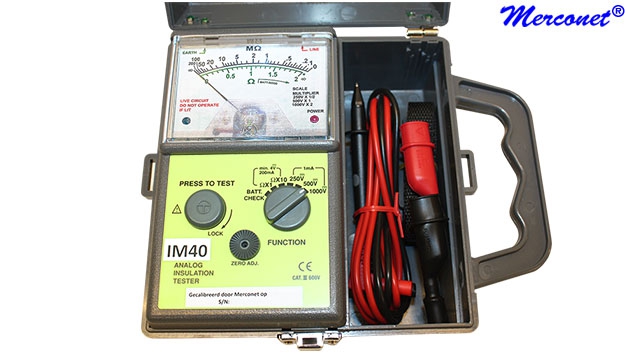

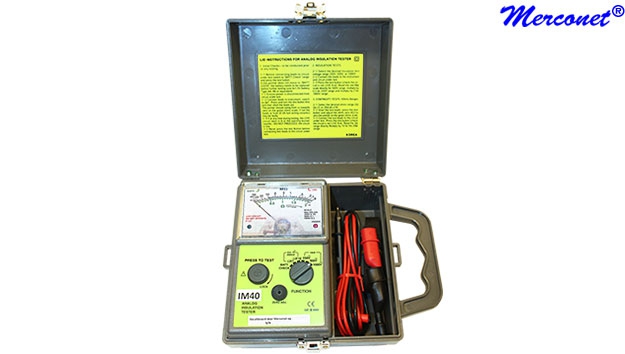

De IM40 is een analoge isolatie tester met een bereik tot 50 MOhm. De IM40 heeft een nulstellingsknop voor de weerstand. De IM40 heeft drie isolatie testspanningen en twee continuïteitsbereiken. De IM40 heeft een duidelijk afleesbaar display. Er is een visuele indicatie voor actieve aansluitingen. De IM40 MegOhmr isolatiemeter is beschermd tegen een overspanning van CAT III 600 Volt. De IM40 heeft een stevige kunststof behuizing.

Kenmerk
  • Analoge isolatie tester
  • Bereik tot 50 MOhm
  • Drie isolatie testspanningen
  • Twee continuïteitsbereiken
  • Overspanning CAT III 600 Volt
  • Nulstellingsknop voor weerstand

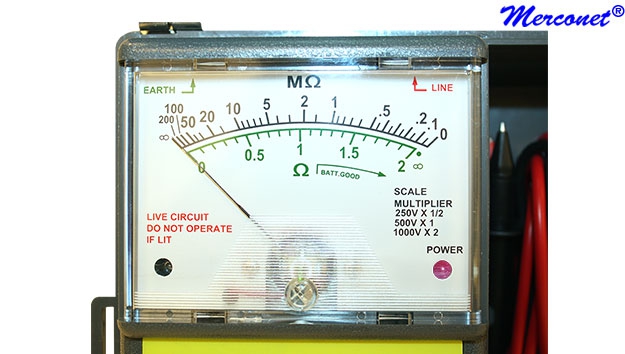

  • Visuele indicatie actieve aansluitingen
Info
Grondkabels en defecten zoeken:
Graven is duur exact bepalen is kostenbesparend.
Het zoeken onder de grond is afhankelijk van bodem gesteldheid, bestrating en de grondvochtigheid.
Ervaring en het lezen van de gebruiksaanwijzing vergroot het resultaat.

Meetvolgorde:
Het zoeken en vinden van kabels, ondergrondse breuken en kortsluiting is een stappenplan:

1. De IM40 megohm meter geeft aan wat de weerstand is van de fout. Rond de 1 Ohm kortsluiting rond de 100 KOhm vocht. Dit is de reden waarom een TDR niets meet (hoger dan 100KOhm).

2. ANL1 Meet de lengte tot aan de fout en bepaald Kortsluiting, Open of HoogOhmige fout (vocht in de kabel) de Puls Echometer geeft inzicht en is efficiënter omdat de AIK5 pas een indicatie geeft van de fout op ongeveer 10 meter afstand.

3. Met de AAT4 grondkabelzoeker wordt de loop van de kabel bepaald. Grondkabelzoekers vinden niet de locatie van de fout.

4 De fout wordt gevonden met de AIK5 (Breukzoeker) welke ook boven de 100KOhm meet. Deze werkt alleen dicht bij de fout (10 meter) en geeft over de rest van de loop geen enkele indicatie.


Maak altijd van alle uiteinden alle aders en mantels los.
Markeer het pad met bijvoorbeeld vlaggen of krijtstrepen.
Meet beider uiteinden met de IM40, ANL1 en AIK5 veelal is er vocht over meerdere meters in de kabel.
Gooi niet het gat dicht na het repareren meet eerst opnieuw met de IM40 en ANL1 meerdere fouten komen veel voor.

Specificatie
Specificaties isolatiemetingen
Testspanningen: 250, 500 en 1.000 Volt
Meetbereik: 0 tot 100, 0 tot 200 en 0 tot 400 MOhm
Mid scale waarde: 1, 2 en 4 MOhm
Uitgangsspanning (open): 250, 500 Volt en 1.000 Volt +/- 10%
Uitgang kortsluit stroom: 1,3 mA
Uitgangsstroom: 1 mA DC bij 0,25 MOhm (250 Volt), 1 mA DC bij 0,5 MOhm (500 Volt) en 1 mA DC bij 1 MOhm (1.000 Volt)
Nauwkeurigheid: 5% (0,05 MOhm tot 10 MOhm), 5% (0,1 MOhm tot 20 MOhm), 5% (0,2 MOhm tot 40 MOhm), 0,7% van de schaallengte bij andere bereiken

Specificaties continuïteit
Meetbereik: 0 tot 2 en 0 tot 20
Uitgangsspanning (open): 4 Volt of 9 Volt
Uitgangsstroom: DC 200 mA minimaal
Nauwkeurigheid: 3% van de schaallengte

Algemene specificaties
Isolatieweerstand: 50 MOhm bij 500 Volt AC tussen circuit en behuizing
Zekering: 0,5 A 250 Volt
Spanningsbescherming: Overspanning CAT III 600 Volt
Bestand tegen: 5.000 Volt AC 50/60 Hertz gedurende 1 minuut door elektrisch circuit en behuizing
Nulstelling: Nulstellingsknop voor weerstand
Indicatie: Visuele indicatie actieve aansluitingen
Relatieve luchtvochtigheid: 0% tot 70%
Temperatuur: Gebruik: 0 °C tot 40 °C, opslag: -10 °C tot 50 °C
Voeding: 6 x 1,5 Volt batterij
Afmetingen: L: 210 mm, B: 170 mm, H: 90 mm
Gewicht: 1.200 gram
Standaarden: EN61010-1, EN61557-2, EN61557-4, EN50081-1, EN50082-1, IEC529
Goedkeuring: CE, RoHS en WEEE
Content

IM40 MegOhm isolatiemeter
Schouderband

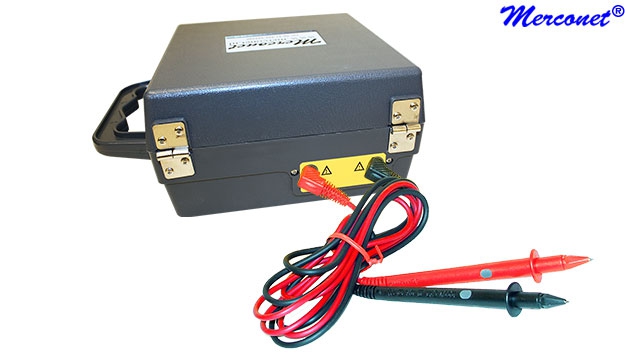

Aansluitkabels
